1. 布局: GridBagLayout

官方JavaDocsApi: java.awt.GridBagLayout (opens new window)

GridBagLayout，网格袋布局管理器。它不要求组件的大小相同便可以将组件垂直、水平或沿它们的基线对齐。每个 GridBagLayout 对象维持一个动态的矩形单元格（动态计算出单个单元格的大小），每个组件占用一个或多个的单元格，该单元格被称为显示区域。每个组件显示区域按从左到右，从上到下，依次排列。

2. 约束: GridBagConstraints

GridBagConstraints，封装了若干对组件的约束属性，每个由 GridBagLayout 管理的组件都关联一个该约束实例，以指定组件所在显示区域的具体放置位置，以及组件在其显示区域中的对齐方式。

给组件添加约束: GridBagLayout.setConstraints(Component comp, GridBagConstraints c)

PS: 要理解组件（所在）显示区域（一个或多个单元格组成）和组件在其显示区域中的对齐方式这两个不同的概念。

3. 属性: GridBagConstraints 的属性

下面属性描述中的相关大写字母常量均定义在GridBagConstraints类中。

3.1 显示区域约束属性

组件的显示区域相关约束属性，直接作用在组件所在显示区域上。

（1）gridx, gridy

组件显示区域开始显示的位置（单元格坐标），容器左上角第一个单元格位置为 (0, 0)，默认值为RELATIVE，表示放置在“上一个组件”（所在行列最后添加的一个组件）的“后面”。

（2）gridwidth, gridheight

组件显示区域 水平/竖直方向 所占单元格的个数，默认值为 1，如要占多行/列，需整体结果有足够的行/列。有如下两个常量特殊值可选:

• REMAINDER: 占完所在行/列余下所有单元格（该值可实现 换行 作用）；
• RELATIVE: 占到所在行/列余下的倒数第二个单元格（使用该值，所在行/列的最后一个单元格需要“合理”安排组件，并手动换行）。

设置该值不能导致 “前面” 或 “后面” 单元格有留空白，否则可能无效。

（3）weightx, weighty

如何分布额外空间（单元格区域外，容器边缘内 的间隔），当指定行/列中的其中任意一个组件的权重（大于0），则该行/列将（和其他行/列按权重比例）分配额外的水平/竖直空间。当权重为 0（默认值）时，则整个单元格区域居中于容器中心。

PS: 如果调用了java.awt.Window.pack()方法，该值无效，因为 pack 后已无额外的空间。

3.2 组件 约束属性

组件相关约束属性，直接作用在组件上。

（1）fill

当显示区域大小大于组件所需要的大小时，组件在其显示区域内的填充方式。可能的值如下:

• NONE: （默认）不调整组件大小；
• HORIZONTAL: 加宽组件，使它在水平方向上填满其显示区域，但是不改变高度；
• VERTICAL: 加高组件，使它在垂直方向上填满其显示区域，但是不改变宽度；
• BOTH: 使组件完全填满其显示区域。

（2）anchor

组件在显示区域内的位置（对齐方式），可能有如下三种值:

绝对值	相对于方向的值	相对于基线的值
NORTH	PAGE_START	BASELINE
SOUTH	PAGE_END	BASELINE_LEADING
WEST	LINE_START	BASELINE_TRAILING
EAST	LINE_END	ABOVE_BASELINE
NORTHWEST	FIRST_LINE_START	ABOVE_BASELINE_LEADING
NORTHEAST	FIRST_LINE_END	ABOVE_BASELINE_TRAILING
SOUTHWEST	LAST_LINE_START	BELOW_BASELINE
SOUTHEAST	LAST_LINE_END	BELOW_BASELINE_LEADING
CENTER（默认值）		BELOW_BASELINE_TRAILING

（3）ipadx, ipady

组件的内部填充（可看做是组件的内边距），即对组件最小大小的添加量。组件的宽度至少为其最小宽度/高度加上 ipadx/ipady 像素。

（4）insets

组件的外部填充（可看做是组件的外边距，也可看做是显示区域的内边距），即组件与其显示区域边缘之间间距的最小量。

PS: 上面各属性值之间，以及其他因素，有可能存在冲突或不兼容，不一定设置了即有效，建议多做实验，多写测试Demo去尝试。

4. 案例: GridBagLayout使用实例

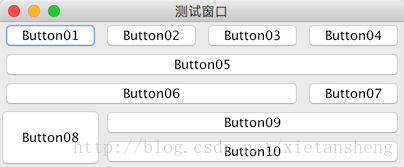

先展示效果，如下图所示:

各按钮约束参数:

Button01, Button02, Button03：默认
Button04：gridwidth = REMAINDER、fill = BOTH
Button05：gridwidth = REMAINDER、fill = BOTH
Button06：gridwidth = RELATIVE、fill = BOTH
Button07：gridwidth = REMAINDER
Button08：gridheight = 2、fill = BOTH
Button09：gridwidth = REMAINDER、fill = BOTH
Button10：gridwidth = REMAINDER、fill = BOTH\

代码实现:

package com.xiets.swing;

import javax.swing.*;
import java.awt.*;

public class Main {

    public static void main(String[] args) {
        JFrame jf = new JFrame("测试窗口");
        jf.setDefaultCloseOperation(WindowConstants.EXIT_ON_CLOSE);

        GridBagLayout gridBag = new GridBagLayout();    // 布局管理器
        GridBagConstraints c = null;                    // 约束

        JPanel panel = new JPanel(gridBag);

        JButton btn01 = new JButton("Button01");
        JButton btn02 = new JButton("Button02");
        JButton btn03 = new JButton("Button03");
        JButton btn04 = new JButton("Button04");
        JButton btn05 = new JButton("Button05");
        JButton btn06 = new JButton("Button06");
        JButton btn07 = new JButton("Button07");
        JButton btn08 = new JButton("Button08");
        JButton btn09 = new JButton("Button09");
        JButton btn10 = new JButton("Button10");

        /* 添加 组件 和 约束 到 布局管理器 */
        // Button01
        c = new GridBagConstraints();
        gridBag.addLayoutComponent(btn01, c); // 内部使用的仅是 c 的副本

        // Button02
        c = new GridBagConstraints();
        gridBag.addLayoutComponent(btn02, c);

        // Button03
        c = new GridBagConstraints();
        gridBag.addLayoutComponent(btn03, c);

        // Button04 显示区域占满当前行剩余空间（换行），组件填充显示区域
        c = new GridBagConstraints();
        c.gridwidth = GridBagConstraints.REMAINDER;
        c.fill = GridBagConstraints.BOTH;
        gridBag.addLayoutComponent(btn04, c);

        // Button05 显示区域独占一行（换行），组件填充显示区域
        c = new GridBagConstraints();
        c.gridwidth = GridBagConstraints.REMAINDER;
        c.fill = GridBagConstraints.BOTH;
        gridBag.addLayoutComponent(btn05, c);

        // Button06 显示区域占到当前尾倒车第二个单元格（下一个组件后需要手动换行），组件填充显示区域
        c = new GridBagConstraints();
        c.gridwidth = GridBagConstraints.RELATIVE;
        c.fill = GridBagConstraints.BOTH;
        gridBag.addLayoutComponent(btn06, c);

        // Button07 放置在当前行最后一个单元格（换行）
        c = new GridBagConstraints();
        c.gridwidth = GridBagConstraints.REMAINDER;
        gridBag.addLayoutComponent(btn07, c);

        // Button08 显示区域占两列，组件填充显示区域
        c = new GridBagConstraints();
        c.gridheight = 2;
        c.fill = GridBagConstraints.BOTH;
        gridBag.addLayoutComponent(btn08, c);

        // Button09 显示区域占满当前行剩余空间（换行），组件填充显示区域
        c = new GridBagConstraints();
        c.gridwidth = GridBagConstraints.REMAINDER;
        c.fill = GridBagConstraints.BOTH;
        gridBag.addLayoutComponent(btn09, c);

        // Button10 显示区域占满当前行剩余空间（换行），组件填充显示区域
        c = new GridBagConstraints();
        c.gridwidth = GridBagConstraints.REMAINDER;
        c.fill = GridBagConstraints.BOTH;
        gridBag.addLayoutComponent(btn10, c);

        /* 添加 组件 到 内容面板 */
        panel.add(btn01);
        panel.add(btn02);
        panel.add(btn03);
        panel.add(btn04);
        panel.add(btn05);
        panel.add(btn06);
        panel.add(btn07);
        panel.add(btn08);
        panel.add(btn09);
        panel.add(btn10);

        jf.setContentPane(panel);
        jf.pack();
        jf.setLocationRelativeTo(null);
        jf.setVisible(true);
    }

}
